Contacteur jour nuit : optimiser son fonctionnement et détecter une panne

Le contacteur jour nuit représente un équipement essentiel pour maîtriser sa consommation électrique. Ce dispositif automatise le fonctionnement de vos appareils énergivores durant les heures creuses, permettant de réaliser des économies substantielles. Cependant, comme tout composant électrique, il peut présenter des dysfonctionnements nécessitant un diagnostic précis.

Fonctionnement automatisé : le contacteur gère l'alimentation des appareils selon les plages tarifaires
Économies d'énergie : optimisation de la consommation pendant les heures les moins chères
Diagnostic de panne : identification des symptômes et tests de vérification
Installation sécurisée : intégration conforme dans le tableau électrique
Maintenance préventive : surveillance des performances et entretien régulier

Principe de fonctionnement du contacteur jour nuit

Le contacteur jour nuit est un interrupteur automatique intelligent installé dans votre tableau électrique. Son rôle consiste à commander l'alimentation de vos équipements selon les signaux envoyés par le compteur électrique. Cette automatisation repose sur la distinction entre les heures pleines et heures creuses définies par Enedis.

Mécanisme de commutation automatique

Le système fonctionne grâce à un contact sec reliant le compteur au contacteur. Lorsque la période d'heures creuses débute, le compteur ferme ce circuit, alimentant la bobine du contacteur. Cette action déclenche la fermeture du circuit principal, permettant l'alimentation de vos appareils. En général, les heures creuses s'étendent sur 8 heures consécutives, souvent entre 22h et 6h, bien que ces plages varient selon les zones géographiques.

Les trois modes de fonctionnement

Chaque contacteur propose trois positions distinctes via un sélecteur manuel :

Position 0 (Arrêt) : coupure totale de l'alimentation, utile lors d'absences prolongées
Position Auto : fonctionnement automatique selon les signaux heures creuses/pleines
Position 1 (Marche forcée) : alimentation continue, indépendamment des plages tarifaires

Certains modèles récents intègrent un retour automatique vers la position Auto après une marche forcée, évitant ainsi les oublis coûteux. Cette fonctionnalité représente une option intéressante pour optimiser l'utilisation sans intervention manuelle.

Compatibilité avec les équipements domestiques

Le contacteur jour nuit s'adapte principalement aux chauffe-eau électriques avec ballon de stockage. Il peut également commander d'autres appareils compatibles comme les lave-linge avec départ différé, les lave-vaisselle, ou encore les pompes de piscine. En fonction de la puissance requise, les modèles standard supportent généralement entre 20 et 25 ampères, suffisants pour la plupart des installations domestiques.

Installation et intégration dans le tableau électrique

L'installation d'un contacteur jour nuit nécessite une intervention dans le cœur du tableau électrique. Cette opération implique des raccordements précis entre le disjoncteur, le contacteur et l'équipement à commander. Le respect des normes de sécurité s'avère impératif pour garantir un fonctionnement optimal.

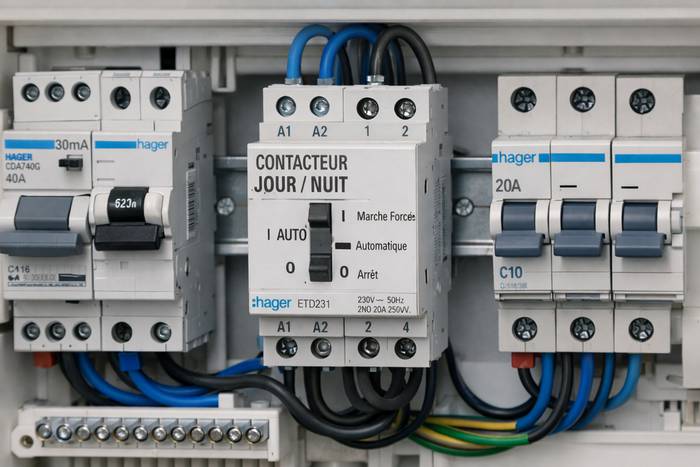

Positionnement et raccordements électriques

Le contacteur se place traditionnellement en fin de rangée dans le tableau, à proximité du disjoncteur dédié au chauffe-eau. Il fonctionne indépendamment du peigne électrique, permettant l'utilisation de marques différentes du reste de l'installation. Les raccordements principaux comprennent :

Les bornes de puissance (2 et 4) pour l'alimentation de l'équipement
Les bornes de commande (A1 et A2) pour le signal heures creuses
La liaison avec le disjoncteur 2A protégeant le circuit de commande

Normes de sécurité et compatibilité

Toute installation doit respecter la norme NF C 15-100 régissant les installations électriques domestiques. Cette réglementation impose des règles strictes concernant le câblage, la protection des circuits et l'accessibilité des équipements. Une installation non conforme peut entraîner des dysfonctionnements graves ou des risques d'électrocution.

La compatibilité avec les compteurs modernes, notamment le compteur Linky, nécessite une attention particulière. Les bornes C1 et C2 du compteur transmettent le signal tarifaire vers le contacteur, créant une liaison automatisée essentielle au bon fonctionnement du système.

Intervention professionnelle recommandée

Bien que techniquement réalisable par un bricoleur expérimenté, l'installation d'un contacteur présente des risques significatifs. Un branchement incorrect peut provoquer des vibrations gênantes, un fonctionnement en continu coûteux, ou même endommager l'équipement. Faire appel à un électricien qualifié garantit une installation sécurisée et conforme, avec un coût d'intervention généralement compris entre 100 et 300 euros matériel inclus.

Diagnostic et détection des pannes courantes

Un contacteur défaillant se manifeste par plusieurs symptômes caractéristiques nécessitant un diagnostic méthodique. L'identification précise de la cause permet d'orienter efficacement les actions correctives et d'éviter des interventions inutiles.

Symptômes révélateurs d'un dysfonctionnement

Les signes les plus fréquents d'un contacteur en panne incluent l'absence d'eau chaude au réveil malgré un réglage automatique correct, ou inversement, un fonctionnement continu générant une surconsommation. Des vibrations inhabituelles dans le tableau électrique ou l'absence du "clic" caractéristique lors des commutations constituent également des indices révélateurs.

Le contacteur peut rester bloqué en marche forcée sans revenir automatiquement en mode Auto, entraînant une consommation permanente au tarif heures pleines. Ce dysfonctionnement représente une option intéressante de diagnostic, car il permet de tester la réactivité du mécanisme aux signaux externes.

Tests de vérification avec multimètre

L'utilisation d'un multimètre permet de contrôler précisément le fonctionnement du contacteur. La mesure de tension entre les bornes C1 et C2 du compteur doit afficher 230 volts en heures creuses et zéro volt en heures pleines. Cette vérification confirme la transmission correcte du signal tarifaire.

Sur les bornes de puissance du contacteur, la tension doit suivre la même logique : présente pendant les heures creuses, absente durant les heures pleines. Un écart par rapport à ce comportement indique soit un problème de signal, soit un blocage mécanique du contacteur lui-même.

Vérifications préliminaires essentielles

Avant de conclure à une panne du contacteur, plusieurs points méritent vérification :

Position du sélecteur : s'assurer qu'il est bien sur "Auto" et non sur "0" par inadvertance
État des disjoncteurs : contrôler que les protections 2A et 20A sont enclenchées
Serrage des connexions : vérifier la fixation des câbles sur les bornes
Contrat heures creuses : confirmer l'activation de l'option tarifaire auprès du fournisseur

Critères de choix et optimisation des performances

La sélection d'un contacteur jour nuit adapté dépend de plusieurs critères techniques et pratiques. Cette option intéressante d'optimisation énergétique nécessite une évaluation précise des besoins pour garantir un fonctionnement optimal et durable.

Caractéristiques techniques déterminantes

L'ampérage constitue le critère fondamental, déterminant la capacité du contacteur à supporter le courant nécessaire. Pour un chauffe-eau standard de 150 à 200 litres, un modèle de 20 à 25 ampères convient généralement. Les installations plus importantes ou multiples peuvent nécessiter une intensité supérieure.

La compatibilité avec le type de compteur s'avère également cruciale. Les modèles mécaniques traditionnels fonctionnent avec tous types de compteurs, tandis que certains modèles électroniques sont spécifiquement conçus pour les compteurs communicants Linky.

Type de contacteur	Ampérage	Prix indicatif	Fonctionnalités
Standard basique	20A	20-50€	3 positions, fonctionnement automatique
Avec voyant lumineux	20A	40-80€	Témoin d'état, contrôle visuel
Avec horloge intégrée	20-25A	80-200€	Programmation personnalisée, autonomie
Modèle silencieux	20-25A	60-150€	Fonctionnement discret, qualité renforcée

Options avancées et fonctionnalités spécifiques

Les contacteurs avec horloge intégrée offrent une flexibilité accrue, permettant une programmation indépendante du signal compteur. Cette solution convient particulièrement aux logements où le signal heures creuses n'est pas disponible ou aux utilisations spécifiques nécessitant des plages horaires personnalisées.

Les modèles équipés d'un voyant lumineux facilitent le contrôle visuel du fonctionnement. Ce témoin indique instantanément l'état du contacteur, simplifiant la surveillance et le diagnostic d'éventuels dysfonctionnements. En fonction de vos besoins, cette fonctionnalité peut représenter un investissement judicieux pour la tranquillité d'esprit.

Stratégies d'optimisation énergétique

Pour maximiser les bénéfices du contacteur jour nuit, plusieurs bonnes pratiques s'imposent. Le maintien permanent en position Auto évite les consommations inutiles en heures pleines. La marche forcée ne doit servir qu'exceptionnellement, en cas de besoin ponctuel d'eau chaude supplémentaire.

Le suivi régulier de la consommation via les outils Enedis ou les applications des fournisseurs permet de détecter rapidement les anomalies. Une consommation excessive en heures pleines ou l'absence de consommation nocturne signalent généralement un problème de fonctionnement nécessitant une vérification.

Maintenance préventive et dépannage

Une maintenance régulière du contacteur jour nuit prolonge sa durée de vie et maintient ses performances optimales. Cette approche préventive permet d'éviter les pannes coûteuses et les dysfonctionnements impactant le confort quotidien.

Surveillance périodique du fonctionnement

Un contrôle mensuel du cycle automatique s'avère recommandé. L'observation du "clic" caractéristique lors des transitions heures pleines/creuses confirme le bon fonctionnement mécanique. L'absence de ce son ou des commutations irrégulières nécessitent une investigation approfondie.

La vérification de la position du sélecteur évite les erreurs de manipulation. Un contacteur laissé accidentellement en marche forcée après un besoin ponctuel peut générer des surcoûts significatifs sur plusieurs cycles de facturation.

Actions correctives et remplacement

En cas de dysfonctionnement avéré, plusieurs solutions s'offrent selon la nature du problème. Un simple resserrage des connexions peut résoudre les problèmes de faux contacts ou de vibrations. Le nettoyage des bornes oxydées améliore la qualité des liaisons électriques.

Lorsque le contacteur ne commute plus du tout ou reste définitivement bloqué, le remplacement devient nécessaire. Cette intervention doit impérativement être confiée à un professionnel pour garantir la sécurité et la conformité de l'installation.

Prévention des pannes courantes

Plusieurs mesures préventives limitent les risques de défaillance :

Protection contre les surtensions : installation de parafoudres dans le tableau
Contrôle de l'environnement : éviter l'humidité et les températures excessives
Vérification annuelle : inspection professionnelle du tableau électrique
Suivi des performances : monitoring de la consommation via les outils numériques

Le coût d'une maintenance préventive reste largement inférieur aux frais de dépannage d'urgence ou de remplacement en panne totale. Cette option intéressante d'investissement préserve la fiabilité de l'installation sur le long terme.

Le contacteur jour nuit constitue un équipement incontournable pour optimiser sa consommation électrique. Son bon fonctionnement repose sur un diagnostic régulier et une maintenance appropriée, garantissant des économies durables et un confort optimal.
